WR715工业无线路由
切换产品
硬件参数：双核CPU、256MB运存，五个千兆网口、三个串口
蜂窝联网：5G Sub-6、5G NSA、5G SA、4G LTE、3G WCDMA；双SIM卡（可选eSIM）
WiFi联网：支持WiFi5、WiFi6，支持2.4GHZ或5.8GHZ频段，AP/STA/Relay模式
VPN功能：PPTP VPN、L2TP VPN、Open VPN、IPSEC VPN、ZeroTier VPN
应用场景：智能工厂组网、工业系统组网、自助售货机、自助服务终端、制造设备联网等
5个千兆网口、3个RS485/RS232串口（可选DI/DO）、1USB口，5G/4G/WIFI多网接入，支持双SIM卡（可选eSIM）、数字IO输入输出、串口终端通信、为不同的应用场合给予不同的解决方案
支持5G(5G NSA、5G SA)、5G RedCap、4G（TDD LTE /FDD LTE）、GPRS等网络，全面覆盖国内外所有5G/4G网络频段，支持高速低时延的网络接入.
WIFI5和WIFI6模组可选，支持802.11b/g/n/ac标准的通信（2.4GHZ/5.8GHZ）, 速率高可达300~1300Mbps。WiFi支持作为FAT AP（网段隔离）和FIT AP（非跨网段），支持实现WiFi无线覆盖；WIFI支持STA，实现作为客户端接入到WiFi网络，支持WiFi-Relay实现WiFi同网段接入；实现工业场景的任意WiFi组网。
支持9V~35V宽电压供电，-20℃~70℃工业级宽温设计，适应更多对供电要求和温度要求的应用现场。具备有IO控制功能，使得远程控制轻松实现。 自带RS-232/RS-485串口无线数据终端通信功能，更符合工业客户需求。同时还具备如下特性：
1）金属外壳，防护等级为IP30。
2）EMC各项等级指标达3级。
3）以太网口支持1.5KV 隔离变压保护.
4）串口支持15KV ESD 保护。
1）链路检测设计 ：支持链路实时检测，实现掉线自动重拨，保持链路长连接。
2）设备故障自愈设计：内嵌硬件看门狗和软件看门狗技术，设备运行故障自修复，保障设备维持高可用性。
3）系统安全卫士：顺利获得系统安全卫士，实时检测系统的状态和应用的状态，对系统的不安全和不稳定节点进行预防和恢复。
1）数据传输安全 ：支持L2TP、PPTP、IPSec VPN、Open VPN、CA证书保障数据安全传输。
2）网络防护安全：强大的防火墙功能，可以根据客户的需求定制全方位的防护策略，比如支持SPI全状态检测、Secure Shell（SSH）、入侵保护(禁Ping)、DDoS防御、攻击防御、IP-MAC绑定等防墙功能保障网络不受外界攻击。
WEB界面人性化设计，逻辑清晰，一目了然，大幅提升用户配置效率。
1） 支持本地或远程读取日志，无论采用管理平台，WEB，CLI方式，其读取的日志清晰易懂，顺利获得日志帮助工程师迅速定位问题，提高工作效率。
2）顺利获得远程或本地对设备由器CPU负载、内存使用情况、网络状态情况、设备端口情况等状态信息进行查询，对故障排查有非常重要的作用。
3）支持工程师高级诊断功能，方便项目建设中迅速找出并修复故障点
支持WDTCP、WDUDP、TCP、UDP等DTU串口传输协议 ，支持根据不同行业需求定制专业的智能转换协议。
高达880x2 DMIPs计算能力胜任各种复杂计算；丰富的系统资源适合开发各种复杂的应用。采用开放式平台设计理念，可以针对特定的应用场景和应用需求让客户自行或者由金年会jinnian开发团队开发相应的APP并加载到路由系统中。
| 软件功能 | ||
|---|---|---|
| 网络功能 | 网络接入 | 支持5G/4G-Cat1/4G-Cat4、WIFI(AP/STA/Relay)、以太网接入，支持多网互备 |
| 网络认证 | 支持CHAP/PAP认证，支持APN和VPDN接入 | |
| 蜂窝网络 | GSM/GPRS/EDGE/UMTS/HSPA+/CDMA2000-EVDO/TD-SCDMA/TDD-LTE/FDD-LTE/5G-RedCap/NR 5G，详见《蜂窝网络频段列表》 | |
| LAN协议 | 支持ARP、Ethernet | |
| WAN协议 | 支持PPP、PPPOE、DHCP、StaticIP | |
| IP应用 | 支持Ping、Traceroute、DHCP Server、DHCP Relay、DHCP Client、DNS relay | |
| IP路由 | 支持静态路由 | |
| NAT | 源NAT，目的NAT，DMZ | |
| WLAN可选 | 协议标准：支持IEEE 802.11b/g/n 工作模式：支持AP、Client、WDS等工作模式 速率：支持300Mbps 安全特性：支持开放系统、共享密钥、WPA/WPA2认证，支持WEP/TKIP/AES加密 传输距离：100m（实际传输距离视现场环境而定） |
|
| 安全性 | 防护安全 | 内置防火墙功能，全方位网络阻隔和防护：支持全状态包检测（SPI）、防范拒绝服务（DoS）攻击、过滤多播/Ping探测包、源端口映射、目的端口映射、DMZ，访问控制功能（ACL）、IP-MAC绑定 |
| 数据安全 | 支持L2TP VPN / PPTP VPN / Open VPN / IPSec VPN / ZeroTier VPN…… | |
| 安全认证 | TLS安全加密，用户名密码和证书认证接入 | |
| 可靠性 | 链路检测 | 支持发送心跳检测包检测，断网自动重连 |
| 多网互备 | 以太网|WIFI|4G|5G等多个网络可以互相切换 | |
| 看门狗防护 | 软硬件看门狗支持设备运行自检技术，设备运行故障自修复 | |
| 应用看护 | 实时看护各项应用模块，对可能的错误进行预判和处理并自愈 | |
| 管理维护 | 流量管理 | 支持带宽统计、控制，IP限速 |
| 配置方式 | 支持telnet、web、ssh，远程平台配置方式 | |
| 升级方式 | 支持web升级、远程升级方式 | |
| 日志功能 | 支持本地系统日志、远程日志，重要日志掉电保存 | |
| 网管功能 | 支持云网管平台，批量管理 | |
| 维护工具 | Ping, DNS解析，路由跟踪，网络接口状态显示，AT指令测试等 | |
| 状态查询 | 系统状态, 模块状态, 网络连接状态, 路由状态等 | |
| 硬件参数 | ||
|---|---|---|
| 硬件平台 | CPU核心 | 880MHz 双核 |
| 运行存储 | 256MB DDR3 | |
| 程序存储 | 32MB SPI-FLASH | |
| 接口特性 | 电源接口 | DC 9V-35V （接线端子） |
| 以太网端口 | 5*10/100/1000Mbps 千兆以太网端口，1.5KV网络隔离变压保护，支持WAN/LAN可配置 | |
| 串口接口 | 3个RS485/RS232串口(可选2个串口+1DI+1DO，或1个串口+2DI+2DO)，15KV ESD保护，每个总线理论挂载255个从站 | |
| 5G网络 | 5G Sub-6 GHz，支持5G NSA和5G SA模式 5G NSA：最大下行2.5Gbps/上行650Mbps；5G SA：最大下行2.1Gbps/上行900Mbps；LTE：最大下行1.0Gbps/上行200Mbps；WCDMA：最大下行42Mbps/上行5.76Mbps |
|
| 4G网络 | LTE Cat4 (下行150Mbps/上行50Mbps)；LTE Cat1 (下行10Mbps/上行5Mbps) | |
| WIFI网络 | 2.4G/5.8G双频段，WIFI5和WIFI6模组可选，支持300-1300Mbps，802.11b/g/n或802.11ac/b/g/n（可选） | |
| GNSS网络 | 支持北斗BD/GPS等位置定位（可选） | |
| SIM卡座 | Nano-SIM * 2（可选eSIM） | |
| 复位按键 | 针孔式复位按键 | |
| 天线接头 | 5G网络：SMA x 4、4G网络：SMA x 2、WLAN: RP-SMA x 2 (最多6根) | |
| 设备功率 | 典型功率 4.5W | |

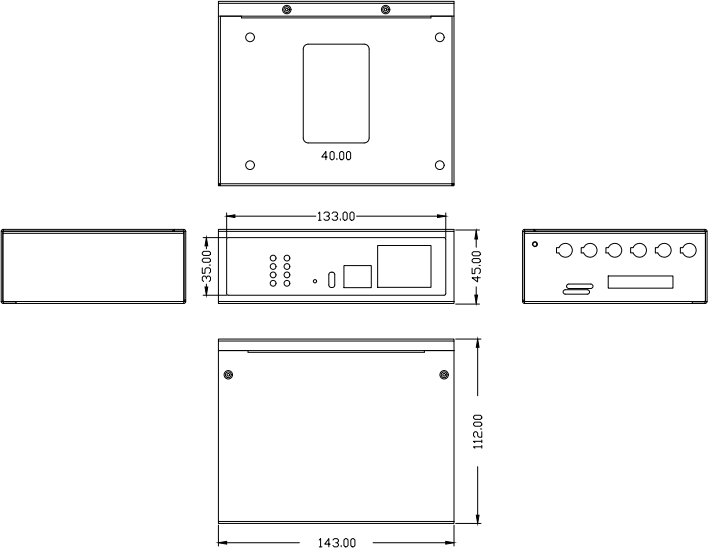

| 机械特性 | 外形尺寸 | 143 x 112 x 45 (mm) |
| 安装方式 | 导轨式 | |
| 外壳 | 金属壳 （土豪金） | |
| 防护等级 | IP30 | |
| 散热方式 | 无风扇散热 | |
| 重量 | 608g (不同配置重量不一样) | |
| 环境条件 | 环境湿度 | 5% ~ 95% (无凝霜) |
| 存储温度 | -40℃ ~ 85℃ | |
| 工作温度 | -20℃ ~ 70℃（扩展温度：-35℃ ~ 75℃） | |
| 指示灯 | 系统及网络状态 | PWR电源灯（红）、LIVE状态灯（绿）、WARN警告灯（黄）、ERR错误灯（红色）、蜂窝网络信号强度灯3个（绿）、NET网络灯（绿色） |
| EMC指标 | 静电放电抗扰度 | GB/T17626.2-2018, level4 |
| 电快速瞬变脉冲群抗扰度 | GB/T17626.4-2018, level4 | |
| 振荡波磁场抗扰度 | GB/T17626.18-2016, level4 | |
| 射频电磁场辐射抗扰度 | GB/T17626.3-2016, level4 | |
| 浪涌(冲击)抗扰度 | GB/T17626.5-2019, level4 | |
| 工频磁场抗扰度 | GB/T17626.8-2006, level4 | |
| 物理特性 | 振动 | GB/T2423.10-2008 |
| 冲击 | GB/T2423.5-2019 | |
| 跌落 | GB/T2423.8-1995 | |
| 硬件选型 | |
|---|---|
| 订货号 | WG792-【N】-【S】 |
| N （网络类型） |
LL07:4G CAT4 全网通七模(TDD-LTE和FDD-LTE等)，国内版本; LL02:4G CAT1 全网通(仅支持TDD-LTE和FDD-LTE)，国内版本: NF02:5G RedCap NF07:常规版本5G NF08:高配版本5G W: WiFi |
| S （串口） |
485：485 串口，232：232 串口 |
| 示例 | WR715-LL07-232 （5网口，4G CAT4全网通，232串口） WR715-LL02-485 （5网口，4G CAT1全网通，485串口） WR715-LL07-W-485 （5网口，4G CAT4 全网通，2.4G WIFI，485串口） |
【产品规格说明书】WR715产品规格说明书V1.0
